Lab. 11 CONTADOR EN ANILLOS Y MATRIZ E LEDS

Matriz de Leds y Contadores con Anillos

Matriz de Leds

 Las matrices de leds 5x7

Una matriz de Leds consiste en una arreglo de Leds que pueden ser encendidos y apagados individualmente desde un microntrolador . Puden pensar en ella como una pantalla de pocos pixeles  en los cuales pueden presentar  gráficos y textos, tanto estáticos como en movimiento.
DSC01977DSC01986
Pines de conexión de una matriz de 5×7
Matriz de Leds 8x8

Una matriz de led 8x8 es un dispositivo que consta de 64 led de 3mm de color rojo, agrupadas en 8 columnas de 8 leds cada una, es muy util para proyectos de iluminación sencillos.

 La matriz de led 8x8 tiene un bajo consumo energia, ademas con poco voltaje te permitira crear letreros luminosos que podemos adaptar para nuestros proyectos escolares,universidad.

Encender una matriz de 8x8 led requeria de 16 señales digitales y un trabajo constante del procesador para refrescar la imagen, Eso es una cantidad enorme de recursos  para cualquier autónoma, que estariamos mal aprovechando para simplemente encender un display.

 ¿Como funciona un led en una matriz?

Si miramos un LED detenidamente, podemos ver dos patillas. Una de ellas es más larga que la otra, a esta patilla se le llama ánodo, irá conectada a la fuente de tensión,  y a la patilla más corta cátodo, irá conectada a tierra.



 LED bien conectado
Un diodo es un componente eléctrico que permite la circulación de corriente a través de el en un solo sentido. Por lo tanto un LED se comportará igual, debemos saber en que sentido nos va a permitir que circule la corriente para que así pueda emitir luz. El sentido es de ánodo a cátodo como ya he comentado. Vamos a verlo con dos gráficos que ilustran cada situación.

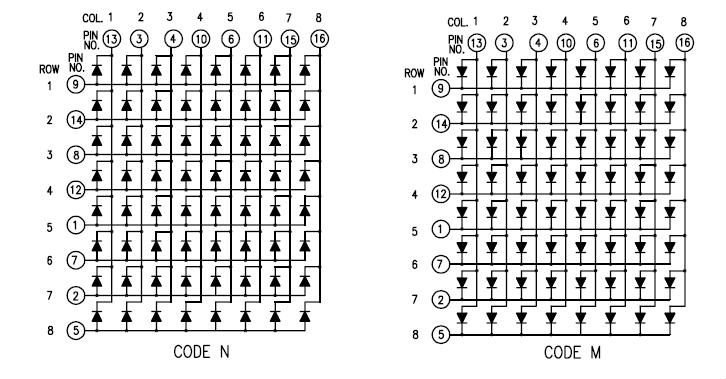

matriz-led
Si aplicamos valores HIGH y LOW a varias filas y columnas de forma simultanea se encederán todos los leds de las intersecciones. De esta forma, resulta casi imposible generar gráficos complejos,


Contadores en Anillo 4017


Estructuralmente esta formado por un contador Jhonson de 5 etapas que puede dividir o contar por cualquier valor entre 2 y 9, con recursos para continuas o detenerse al final del ciclo.

El integrado 4017 es un contador Johnson (un contador en anillo) esto quiere decir que la secuencia de Q0 a Q9 es reiniciada o "loopeada" (esto quiere decir que cuando llega a Q9 luego sigue con Q0 y así sucesivamente en forma de Loop). Esto puede ser modificado ya que el 4017 cuenta con un Reset, si el Reset se pone a GND la cuenta sera de Q0 a Q9 pero si se pone hacia alguna de sus salidas, este achicara el anillo del loop, es decir, si ponemos el Reset conectado a Q6 el 4017 solo contara hasta Q5, y cuando llegue a Q6 se reiniciara y comenzara nuevamente desde Q0 (Ej. Q0>Q1>Q2>Q3>Q5,   Q0>Q1>Q2>Q3>Q5,   Q0>Q1>Q2>Q3>Q5) .
También posee un Carry out lo que permite concatenar estos integrados y poder generar anillos mas grandes.


CONTADOR JHONSON EN ANILLO CONECTADO A UNA MATRIZ DE LEDS

 Con las entradas "HABIL, RELOJ y RESET" a tierra, el contador avanza a una etapa a cada transicion positiva de la señal de entrada (reloj). Partiendo entonces de la situacion inicial en que "S0" se encuentra a nivel alto y todas las demas a nivel bajo. Con la llegada del primer pulso de entrada tenemos la primera transicion por lo que "S0" pasaria a nivel bajo y "S1" a nivel alto, todas las demás pertenecen en cero.

SIMULACIÓN CON 2 CONTADORES JHONSON (ANILLO) CONECTADOS A UNA MATRIZ DE LEDS
VIDEO TUTORIAL:




Link:

https://www.youtube.com/watch?v=ZeSYOxHjc5Q&feature=youtu.be&fbclid=IwAR0Vgkqzh7AYvu4eSmBPYd2ovPgo1B3hqZuYUTqtraTUYioTJxlicRJqo_8



OBSERVACIONES Y CONCLUSIONES:

En este laboratorio pudimos observar como actúa una matriz de leds 7x5, donde solo se utilizo 12 pines de los 14 establecidos por el datasheet y los otros 2 pines se les denominan auxilires.

También debemos de tener en cuenta que tipo de matriz estamos utilizando ya que las conexiones son distintas de una matriz de ánodo común a la de un cátodo común.

Observamos que una vez armado el circuito tuvimos problemas con los pines del chip 4017 a la hora hora de hacer las respectivas conexiones.
Para simularlo en Proteus buscamos su datasheet para hacer las correctas conexiones de sus pines.

Mi grupo concluyo que el chip 4017 cuenta con recursos para continuar o detenerse al final de un ciclo gracias a su entrada Master Reset.

Nos hemos dado cuenta que para programar la matriz led debemos de conocer el tipo  de  ánodo y cátodo ya que el circuito tiene que ser diferente.

                        Integrantes:

Sarmiento Chipana, Joel Alexander
Hancco Churata, Veyham Moises
Candia Abdon Henry

Sarmiento Chipana,
