MÓDULO CONTADOR CON GENERADOR DE RELOJ

octubre 18, 2019

MÓDULO CONTADOR CON GENERADOR DE RELOJ

Oscilador Monoestable:

Es un estado estable que puede ser mantener un estado alto o un estado bajo durante un tiempo indefinido. Dichos osciladores cuentan con algún tipo de entrada que hará que el estado fijo se invierta durante un tiempo definido por la construcción del oscilador.

Oscilador Astable:

En un oscilador astable ninguno de sus dos estados se mantiene por tiempo indefinido, se cambiará entre uno y otro de manera regular, cabe mencionar que no es necesario que los dos estados duren el mismo tiempo. Debido a su naturaleza no determinista, en ocasiones suelen estar acompañados de alguna entrada que los obliga a iniciar en algún estado en particular.

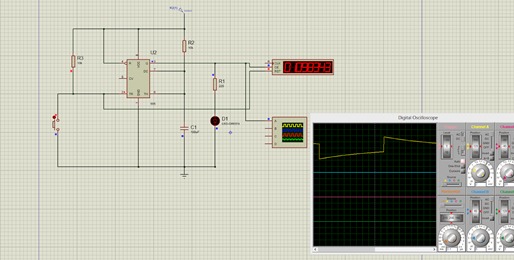

Simulación en Proteus:

Monoestable:

Astable:

Video Tutorial:

Observaciones y Conclusiones:

Observaciones:

- Nos dimos cuenta que algunos de los cables de conexión estaban dañados por los que tuvimos algunos problemas al momento de mostrar en el display en conteo en forma ascendente/ descendente.

- Igualmente teníamos problemas con el chip 4 bits counter ya que no hacia el conteo por el motivo de los cables que estaban dañados.

Conclusiones:

- En conclusión para hacer un conteo de forma ascendente de 0 a 9 y que nuevamente se reinicie los pines 2 y 3 deben ir conectados a tierra, asi como se muestra en la figura.
